ADS-BW088保溫隔熱凝膠是一種新型建筑用隔熱保溫材料。主要有效成份為二氧化硅氣凝膠、無機納米空心微珠、高性能阻燃劑、膠凝材料、助劑等。干燥后形成絕熱保溫涂層，導熱系數(shù)低至0.024W/(m ·K)，可有效減少墻面表層的熱量傳遞。該無機粉料具有導熱系數(shù)低，粘結強度高，保溫、隔熱、防水、防霉變等性能好，干燥時間短，收縮率低，干燥后不易開裂等特點。適用于室內外墻面和屋面；適用于水泥砂漿、混凝土、石膏板等各種基層和特殊基層。
新型墻體薄涂工藝，建筑內外墻通用；
氣凝膠材料構成，導熱系數(shù)低；
凝膠膏狀材料，無需加水攪拌；
納米合成材料，杜絕空鼓開裂；
20mm 厚涂一次成型，找平、節(jié)能一體化。
適用于建筑內外墻體和屋面等，水泥砂漿表面，混凝土、石膏表面，裝配式住宅。（施工5-15mm可以滿足綠建節(jié)能設計要求）。
| 檢測項目 | 單位 | 數(shù)據(jù) |
| 外觀狀態(tài) | 膏體 | |
| 施工方法 | 刮涂、抹涂、噴涂 | |
| 規(guī)格 | 袋 | 20KG、25Kg |
| 導熱系數(shù) | W/( m.K) | 0.024. |
| 比重 | kg/L | 0.5 |
| 干密度 | kg/m3 | 250 |
| 施工溫度 | ℃ | ≥5 |
| 干膜厚度 | mm | ≥10 |
| 材料用量 | kg/m2 | 0.8( 1mm厚) |
| 干燥時間 | h | 24 (10mm 厚度，表干) |

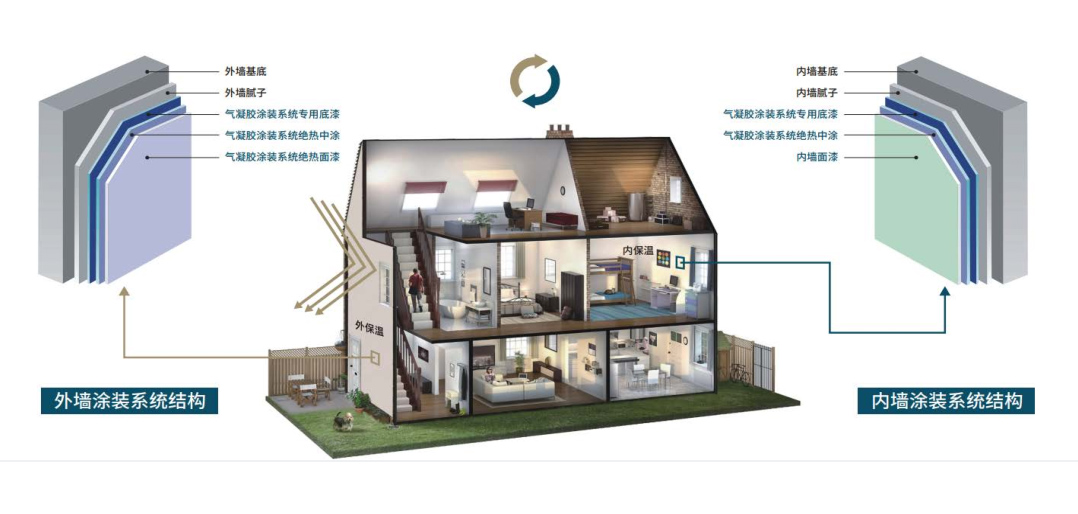

3.1 ADS-BW088保溫隔熱凝膠：施工應按基層處理→基層沖筋打點--- ADS-BW088 無機硅聲能凝膠→面漆的順序進行，并應符合下列規(guī)定：
涂飾工程后一道材料應在前一道材料表面干燥后進行施工；涂飾材料應涂飾均勻，各層涂飾材料應結合牢固。
3.2 基層處理應符合下列規(guī)定：
3.2.1 墻體基層表面應清理干凈；
當基層表面含水率大于 10%時，宜晾干至 10%以下；當基層面含水率小于或等于 8%，宜進行噴水濕潤，晾至表面無水漬后，用外墻界面劑進行毛化處理；
3.2.2 當基層表面 pH 值大于 10 時；宜用耐水耐堿膩子刮涂封閉。
3.4 面漆施工應符合下列規(guī)定：
3.4.1 同一墻面或同一作業(yè)面同一顏色的涂飾應用相同批號的材料；

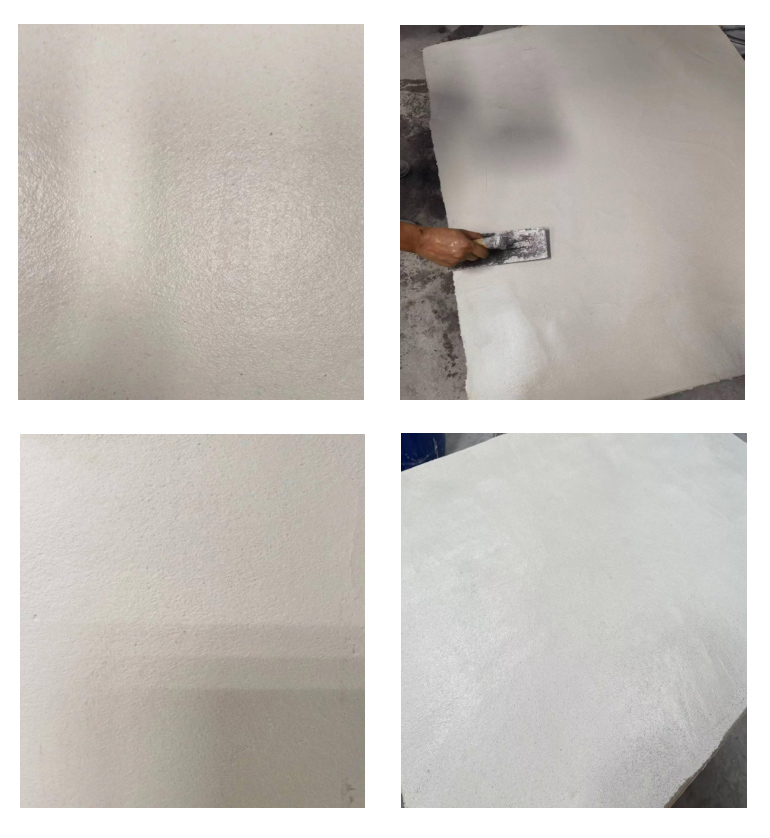

3.3 ADS-BW088保溫隔熱凝膠涂層宜采用批刮或噴涂施工。批刮施工應分道進行，各層間應壓實粘結牢固；噴涂施工厚度可根據(jù)噴涂機頻率具體現(xiàn)場調正。
3.4.3 涂飾施工應自上而下、先細部后大面進行，涂飾施工分段應以墻面分格縫（線）、陰陽角或落水管為分界線，并應做好接茬部位的處理；
3.4.2 涂飾宜采用輥涂、刷涂或噴涂工藝。輥涂和刷涂時，應充分蓋底、不透虛影、表面均勻。噴涂時，應控制涂料粘度和噴槍壓力，保持涂層均勻、不露底、不流墜、色澤均勻；
3.4.4 面漆需涂飾兩遍，效果最佳。
3.5 ADS-BW088保溫隔熱凝膠施工完畢，應按材料的特點進行養(yǎng)護。
3.6 被污染的部位，應在涂飾材料未干時清除。
注意事項：
1、施工前必須對被涂墻面進行處理，確保墻面密實、無浮灰、無油脂、不起殼及無剝落現(xiàn)象；
2、施工溫度不得低于5℃，空氣濕度不得超過85%，墻面含水率需小于10%、 pH值小于10時方可施工；在大霧高濕、降雨前后不宜施工；
3、本產品不建議開袋后長期存放，加水攪拌后，盡快使用；
4、每遍涂層施工間隔應在24小時以上（當在寒冷或潮濕的氣候下施工時，應適當延長間隔時間）；
5、需充分干燥后，方可進行后序工序，最后一道施工完畢后，一般需養(yǎng)護3天；按一般物資運輸。
6、產品應儲存于5～35℃陰涼干燥處，不可在戶外暴曬儲存，有效儲存期為3個月。不燃不爆，可按一般物資運輸。
本產品為新型材料產品，具體施工及配套方案請電話咨詢。
達州鳳凰山隧道
廣州寶麗金新南亞KTV會所
湛江御景華府
湛江城市印象花園
東莞天和華府
湛江海田奧園
湛江銘鵬紫荊府
南寧九樾府
湛江金榜華庭
客服熱線:
地址:
